高圧耐性,耐磨性,水力シールへの安装が容易なゴムピストンオイルシール TPS/G TPS/Tシリーズ組合せオイルシール
商品の詳細
| Producの名前 | コンビネーションシール、油圧シール、高圧オイルシール テクノラン テクノテックス ガーニテック | スタイル | TPS/G TPS/T |
|---|---|---|---|
| プロパティ | 耐高圧性、耐摩耗性 | アプリケーションの範囲 | ピストン シリンダー、水圧シリンダ、油圧ゴム製 シール |
| Producは特色になる | 、高い耐久性取付けること、容易高い圧縮の抵抗、低い変形 | 温度（°C） | NBR -40℃～100℃; PTFE -200℃ ～ +260℃ |
| 機械型式 | 船、掘削機、ポンプ油圧マシンロータリーシャフト、回転掘削リグ、油圧ローダー | 圧力 /速度 | 40 （MPa） /0.5m/s |
| サンプル | オープンウィンドウショップ、サンプル提供可能（有料） | メインセールスエリア | アフリカ、ヨーロッパ、南アメリカ、東南アジア、北米、北東アジア、中東 |
製品の説明
ラバーピストンオイルシール TPS/G TPS/Tシリーズ コンビネーションオイルシール 油圧シール TECNOTEX
製品概要
ラバーピストンオイルシール TPS/G TPS/Tシリーズ コンビネーションオイルシール 油圧シール TECNOTEX
使用条件
- 圧力/速度: 40 MPa / 0.5 m/s
- 温度: NBR -40℃～100℃; PTFE -200℃～+260℃
- 媒体: 鉱物油系作動油、難燃性作動油
- 速度: 最大往復速度
- タイプ: コンビネーションシール、ラバーオイルシール、油圧シール
- 主な販売地域: アフリカ、南米、東南アジア、北米、北東アジア、中東
製品の特徴
- 取り付けが容易
- 高い耐摩耗性
- 高い耐圧縮性
- 低変形性
TPS サイズシリーズ表
| 当社品番 | 他社品番 | D | d | H | S | h | M | F |
|---|---|---|---|---|---|---|---|---|
| TPS 9501 | 098066 | 25.00 | 17.00 | 13.50 | 3.20 | 6.00 | 21.00 | 24.40 |
| TPS 9501/1 | 098055 | 25.00 | 14.00 | 13.50 | 3.20 | 6.00 | 21.00 | 24.40 |
| TPS 9502 | 118086 | 30.00 | 22.00 | 13.50 | 3.20 | 6.00 | 26.00 | 29.40 |
| TPS 9502/1 | 118075 | 30.00 | 19.00 | 13.50 | 3.20 | 6.00 | 26.00 | 29.40 |
| TPS 9503 | 125094 | 32.00 | 24.00 | 15.50 | 3.20 | 6.00 | 28.00 | 31.40 |
| TPS 9503/1 | 125083 | 32.00 | 21.00 | 15.50 | 3.20 | 6.00 | 28.00 | 31.40 |
| TPS 9504 | 137106 | 35.00 | 27.00 | 15.50 | 3.20 | 6.00 | 31.00 | 34.40 |
| TPS 9504/1 | 137094 | 35.00 | 24.00 | 15.50 | 3.20 | 6.00 | 31.00 | 34.40 |
| TPS 9505 | 157125 | 40.00 | 32.00 | 15.50 | 3.20 | 6.00 | 36.00 | 39.40 |
| TPS 9505/1 | 157114 | 40.00 | 29.00 | 15.50 | 3.20 | 6.00 | 36.00 | 39.40 |
| TPS 9506 | 177145 | 45.00 | 37.00 | 15.50 | 3.20 | 6.00 | 41.00 | 44.40 |
| TPS 9507 | 196149 | 50.00 | 38.00 | 20.50 | 4.20 | 6.00 | 46.00 | 49.40 |
| TPS 9507/1 | 216175 | 55.00 | 43.00 | 20.50 | 4.20 | 6.00 | 51.00 | 54.90 |
| TPS 9508 | 236188 | 60.00 | 48.00 | 20.50 | 4.20 | 6.00 | 56.00 | 59.40 |
| TPS 9509 | 248200 | 63.00 | 51.00 | 20.50 | 4.20 | 6.00 | 59.00 | 62.40 |
| TPS 9509/1 | 255208 | 65.00 | 53.00 | 20.50 | 4.20 | 6.00 | 61.00 | 64.40 |
| TPS 9510 | 275228 | 70.00 | 58.00 | 20.50 | 4.20 | 6.00 | 66.00 | 69.40 |
| TPS 9510/1 | 295248 | 75.00 | 63.00 | 20.50 | 4.20 | 6.00 | 71.00 | 74.40 |
| TPS 9511 | 314259 | 80.00 | 66.00 | 22.50 | 5.20 | 6.00 | 76.00 | 79.40 |
| TPS 9511/1 | 334279 | 85.00 | 71.00 | 22.50 | 5.20 | 6.00 | 81.00 | 84.40 |
| TPS 9512 | 354299 | 90.00 | 76.00 | 22.50 | 5.20 | 6.00 | 86.00 | 89.40 |
| TPS 9513 | 393338 | 100.00 | 86.00 | 22.50 | 5.20 | 6.00 | 96.00 | 99.40 |
| TPS 9514 | 433377 | 110.00 | 96.00 | 22.50 | 5.20 | 6.00 | 106.00 | 109.40 |
| TPS 9515 | 472417 | 120.00 | 106.00 | 22.50 | 5.20 | 6.00 | 116.00 | 119.40 |
| TPS 9516 | 492425 | 125.00 | 108.00 | 26.50 | 7.20 | 6.00 | 121.00 | 124.40 |
| TPS 9516/1 | 511445 | 130.00 | 113.00 | 26.50 | 7.20 | 6.00 | 126.00 | 129.40 |
| TPS 9516/2 | 531464 | 135.00 | 118.00 | 26.50 | 7.20 | 6.00 | 131.00 | 134.40 |
| TPS 9517 | 551480 | 140.00 | 123.00 | 26.50 | 7.20 | 6.00 | 136.00 | 139.40 |
| TPS 9518 | 590523 | 150.00 | 133.00 | 26.50 | 7.20 | 6.00 | 146.00 | 149.40 |
| TPS 9519 | 629562 | 160.00 | 143.00 | 26.50 | 7.20 | 6.00 | 156.00 | 159.40 |
| TPS 9520 | 708641 | 180.00 | 163.00 | 26.50 | 7.20 | 6.00 | 176.00 | 179.40 |
| TPS 9521 | 787708 | 200.00 | 180.00 | 31.50 | 9.20 | 6.00 | 196.00 | 199.40 |
| TPS 9522 | 866787 | 220.00 | 200.00 | 31.50 | 9.20 | 6.00 | 216.00 | 219.40 |
| TPS 9523 | 984905 | 250.00 | 230.00 | 31.50 | 9.20 | 6.00 | 246.00 | 249.40 |
TPS/G および TPS/T コンビネーションシールの取り付け要件

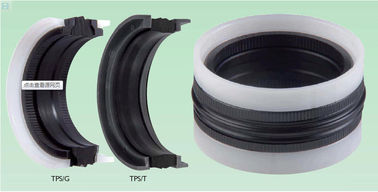

シール構造
- TPS/T (3点セット): 1枚の布入りゴム製メインシールリング + 2枚のPOM製リテーナー/サポートリング (各サイドに1枚)
- TPS/G (5点セット): 1枚のNBRゴム製センターリング + 2枚の熱可塑性サポートリング + 2枚のPOM製ガイドリング (最外側に配置)
取り付け前の準備
- モデルと方向の確認: TPSはダブルアクション油圧シリンダーピストンに使用されるピストンシール（ボアシール）であり、双方向の圧力に耐えます。メインシールリングの突起/先端リップはオイル室（高圧側）を向き、両端のリテーナー/ガイドリングは外側を向きます。
- 清掃と点検: ピストングルーブとシリンダー内壁には、バリ、鋭利なエッジ、錆、鉄粉がないこと。グルーブ入口には15°～30°の面取り/R0.5～1のフィレットが必要です。糸くずの出ない布 + 専用洗浄剤で清掃してください。綿糸は厳禁です。
- 潤滑要件: 全てのシールとグルーブ面には、媒体と互換性のある作動油/シリコーングリースを薄く塗布してください。禁止事項：ワセリン、一般的なグリース、固体粒子を含むグリース。
- 工具と環境: 専用工具：ガイドスリーブ/テーパースリーブ、プレッシャーリング、プラスチック製こじ開け工具。ドライバー、ラジオペンチ、ハンマーはシールに直接接触させないでください。環境：清潔でほこりのない場所、温度15～35℃。
取り付け手順
TPS/T (3点セット):
- まず、一方のPOM製リテーナーリングをグルーブの一方のサイドに平らに置きます
- 中央の布入りメインシールリングを取り付けます：均等に広げます（伸び量≦5%）、鋭い折り曲げやねじれがないこと。グルーブに挿入し、先端リップを圧力室側に向けます
- もう一方のPOM製リテーナーリングを取り付けます。メインシールリングに隙間や傾きなく密着させます
TPS/G (5点セット):
グルーブの内側（オイル室側）から外側に向かって、以下の順序で:
- 内側POMガイドリング
- 内側熱可塑性サポートリング
- NBRセンターシールリング
- 外側熱可塑性サポートリング
- 外側POMガイドリング
シリンダーへの組み込み
- シリンダー口には十分な長さの面取り/ガイドスリーブが必要です。面取りがない場合は、専用の取り付けテーパースリーブを使用してください
- シールの外周に均等にオイルを塗布し、乾式摩擦を避けてください
- ピストンを水平、同軸、ゆっくりと押し込み、均等に力を加えてください
- ピストンにねじやスプラインがある場合は、シリンダーに入れる前に保護スリーブで覆う必要があります
